Partie 4 : La modélisation
* La modélisation volumique
Dans cette partie, nous allons commencer avec les principales fonctions volumiques mises à disposition dans Solidworks.
1/ Ajouter de la matière
- Extrusion.
- Révolution.
- Balayage.
- Lissage...
2/Enlèvement de la matière
- Extrusion.
- Révolution.
- Balayage.
- Lissage...
3/Outils volumiques
- Le congé.
- Le chanfrein.
- Le chanfrein.
- La coque.
- La répétition.
- La symétrie...
4/ Construction soudée
Débutant notre cours
1/ Ajouter de la matière
-Extrusion.
Leçons déjà fait plusieurs fois
-Révolution.
1/ Sélectionner le plan face
2/ Dessiner un esquisse et une ligne de construction passant par l'axe d'origine
4/ Construction soudéeDébutant notre cours
1/ Ajouter de la matière
-Extrusion.
Leçons déjà fait plusieurs fois
-Révolution.
1/ Sélectionner le plan face
2/ Dessiner un esquisse et une ligne de construction passant par l'axe d'origine
3/ Sélectionner Bossage/base avec révolution
4/ ok
-Balayage.
1/ sélectionner le plan face
2/ Dessiner un arc par 3 points
3/ Quitter l'esquisse
4/ Maintenant,choisissez le plan de dessus et dessinez un cercle de 20 mm
5/ Quitter l'esquisse
6/ Sélectionnez Bossage/bade balayé
7/ Sélectionnez le cercle comme profil et l'arc par 3 points comme trajectoire,vous pouvez aussi ajouter une fonction mince ...
8/ OK
-Lissage
1/ sélectionner le plan face

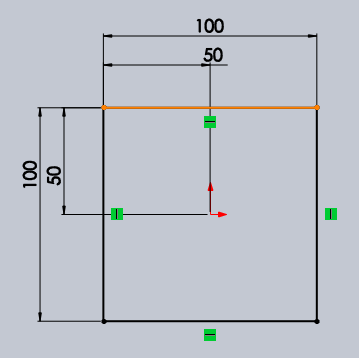

2/ Dessiner un carré de 100
3/ Quitter l'esquisse

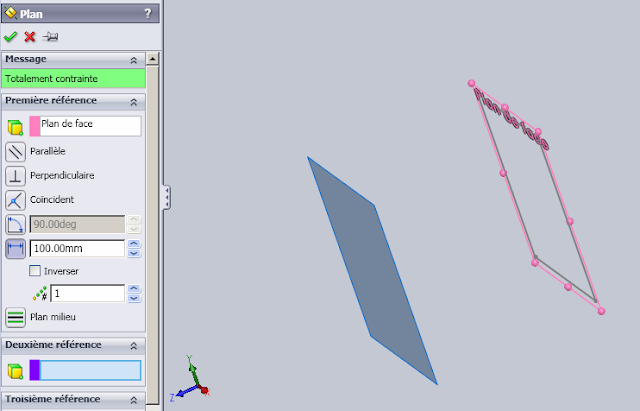

4/ sélectionner le plan face, cliquez sur Plan/ajoute un plan de référence
5/ Régler la valeur sur 100 puis ok
NB: Vous pouvez ajouter une variété de référence (plans parallèles, perpendiculaire, coïncidence ...,ajouter 1,2 ou plusieurs plans
6/ sélectionner le plan 1 puis cliquez sur Normal à
7/ dessinez un cercle de 50 mm
8/ Quitter l'esquisse
9/ Cliquez sur Bossage/base lissé
10/ Fonction mince,OK
2/ Enlèvement de la matière
-Extrusion.
9/ Sélectionnez Fonction/Enlèvement de matière Balayé
1/ sélectionner le plan face
2/ Dessiner un carré de 100
3/ cliquez sur Extrusion et régler la valeur sur 10 puis OK
4/ Dessinez un autre carré et réglez la valeur sur 40 mm
5/ Cliquez sur Fonctions, Enlèvement de matière extrudé
6/ Régler la valeur sur 5
7/ OK
-Révolution.
1/ sélectionner le plan face
2/ Dessiner un esquisse comme ci-dessous
3/ Cliquez sue Extrusion, réglez la valeur sur 50
4/ Dessinez un autre esquisse comme ci-dessous
5/ Sélectionnez Fonction, enlèvement de matière avec révolution
6/ OK.
- Balayage
1/ sélectionner le plan face
2/ Dessiner un cercle de 50 totalement contraint puis quitter l'esquisse.
3/ Sélectionnez le plan dessus,dessinez una arc par 3 point comme ci-dessus puis quittez l'esquisse.
4/ Sélectionnez Bossage/bade balayé
5/ Sélectionnez le cercle comme profil et l'arc par 3 points comme trajectoire.
6/ OK
7/ Sélectionner une autre fois le plan face,dessiner un nouveau esquisse puis quittez l'esquisse.
8/ Sélectionnez le plan de dessus,dessinez un autre arc par 3 points ,reglez lzs valeurs comme indiquer ci-dessous puis quittez l'esquisse
9/ Sélectionnez Fonction/Enlèvement de matière Balayé
10/ OK.
- Lissage.
1/ sélectionner le plan face
2/ Dessiner un cercle de 50 totalement contraint puis quitter l'esquisse.
3/ Cliquez sur Fonction Plan,sélectionner le plan face, décaler le nouveau plan d'une valeur de 100
4/ Dessiner un cercle de 50 totalement contraint puis quitter l'esquisse.
5/ Cliquez sur Fonction/lissage
6/ OK.
7/ Sélectionner une autre fois le plan face,dessiner un nouveau esquisse puis quittez l'esquisse.
8/ sélectionnez le plan 1,dessinez un autre esquisse comme si-dessous puis quittez l'esquisse.
9/ Sélectionnez Fonction/Enlèvement de matière lissé
10/ Sélectionnez les deux nouveaux esquisses.
11/ OK.
3/Outils volumiques
- Le congé
.
1/ Dessinez un carré de 100.
2/ Extrusion de 100.
3/ Sélectionnez Fonction/Congé.
4/ Sélectionnez :
- Type de congé = Rayon constant
- Une arrête.
- Réglez la distance
- Type de congé = Rayon variable
- Une arrête.
- Réglez la distance
- Choisissez les paramétrés du congé à rayon variable et définissez les cotes
- Le chanfrein.
1/ Dessinez un carré de 100.
2/ Extrusion de 100.
3/ Sélectionnez Fonction/Chanfrein
4/ Sélectionnez :
- Type de chanfrein = Distance/angle
- Une arrête.
- Réglez la distance et l'angle.
- Type de chanfrein = Distance/distance
- Une arrête.
- Réglez les deux distances.
- Type de chanfrein = Sommet
- Un point.
- Réglez les trois distances.
- La coque.
1/ Dessinez un carré de 100.
2/ Extrusion de 100.

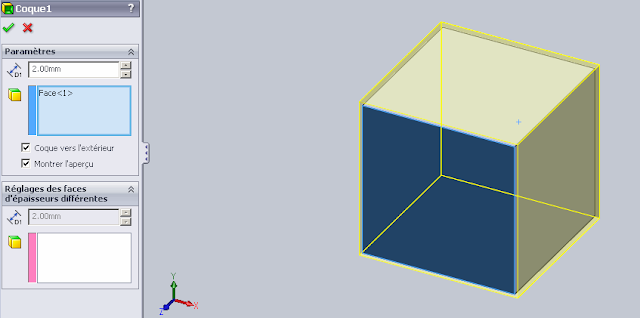

3/ Sélectionnez Fonction/coque
4/ Sélectionnez la face comme montrer ci-dessous
Si vous cochez réglages des faces d’épaisseurs différentes,vous aurez ce résultat.
- La répétition
* répétition linéaire
4/ Sélectionnez la face comme montrer ci-dessous
Si vous cochez réglages des faces d’épaisseurs différentes,vous aurez ce résultat.
- La répétition
* répétition linéaire
1/ Dessinez un carré de 100.
2/ Extrusion de 10
3/ Cliquez sur la face et dessinez un cercle
4/ Cliquez sur enlèvement de matière extrudé,valeur réglée sur 10
5/ Sélectionnez Fonction/répétition linéaire
* Direction 1: Espacement 20 mm/occurrences 4
* Direction 1: Espacement 30 mm/occurrences 3
* Fonctions à répéter : Enlèvement de matière extrudée
* répétition circulaire
5/ Sélectionnez Fonction/répétition circulaire
* Direction : Arête circulaire
* Espacement : 360° ou ce que vous voulez.
* Occurrences : à déterminer par vous même.
* Fonctions à répéter : Enlèvement de matière extrudée
* Direction 1: Espacement 20 mm/occurrences 4
* Direction 1: Espacement 30 mm/occurrences 3
* Fonctions à répéter : Enlèvement de matière extrudée
1/ Dessinez un cercle de 100.
2/ Extrusion de 10
3/ Cliquez sur la face et dessinez un cercle
4/ Cliquez sur enlèvement de matière extrudé,valeur réglée sur 10
* Direction : Arête circulaire
* Espacement : 360° ou ce que vous voulez.
* Occurrences : à déterminer par vous même.
* Fonctions à répéter : Enlèvement de matière extrudée
- La symétrie
1/ Sélectionnez le plan Face et dessinez un triangle comme montré .
2/ Extrusion de 10
3/ Cliquez sur Symétrie
* Face/Plan de symétrie : Le plan de droite
* Fonctions à symétriser : Extrusion
4/ Construction soudée
1/ Sélectionnez le plan Face et dessinez un esquisse comme montré .
2/ Quittez l'esquisse
3/ Cliquez sur Élément mécano-soudé
4/ Vous aurez le choix entre différent paramètres et options...
- Sélections : ansi pouce,Iso
- Type : Cornière,poutre,Tube carré,Tube rectangulaire,Tuyau...
- Taille : 20*20*3,25*25*4,35*35*5
- Coupe d'anglet : 90°,45°,Recouvrement 1,Recouvrement 2...
